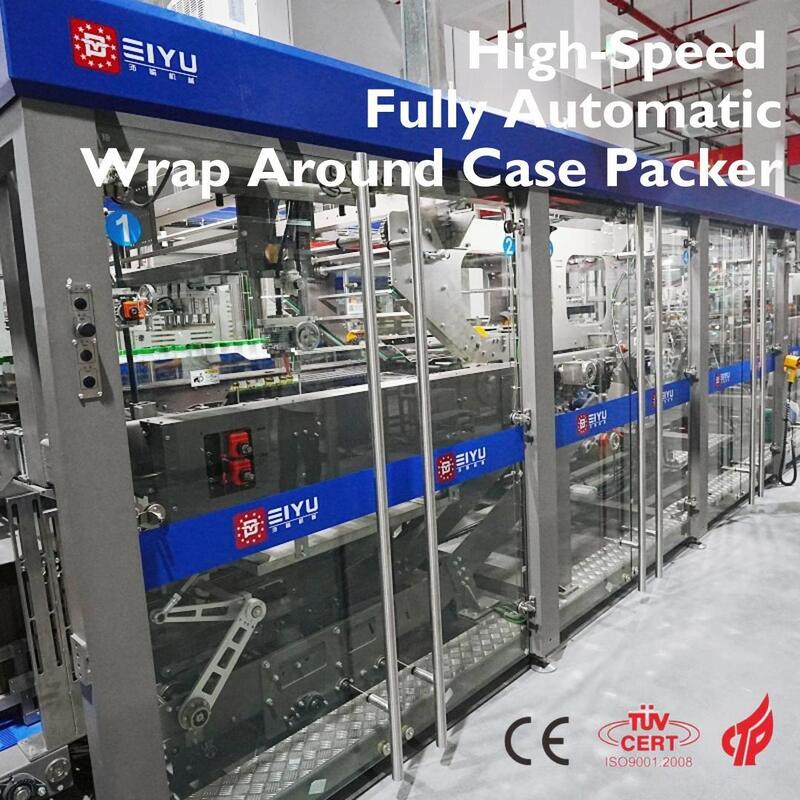

Yüksek Hızlı Tam Otomatik Dar Kenar Karton Sarma Makinesi SCWM.NA1H
Verimli ikincil ambalajlama işlemleri için dakikada 80 pakete kadar üretim yapan yüksek performanslı karton ambalajlama çözümü.
Üretici Bilgileri
Shanghai Peiyu Ambalaj Teknolojisi Co., Ltd.
Uygulama Aralığı
Bu makine yaygın olarak PET şişelerin, cam şişelerin veya metal kutuların ikincil ambalajlanması için kullanılır ve kartonlama makinelerinin ve bunların yardımcı ekipmanlarının yerini alabilir.
Üretim kapasite aralığı: Paketleme özelliklerine bağlı olarak dakikada 35-100 paket.
Ekipman Bileşenleri ve Proses Akışı

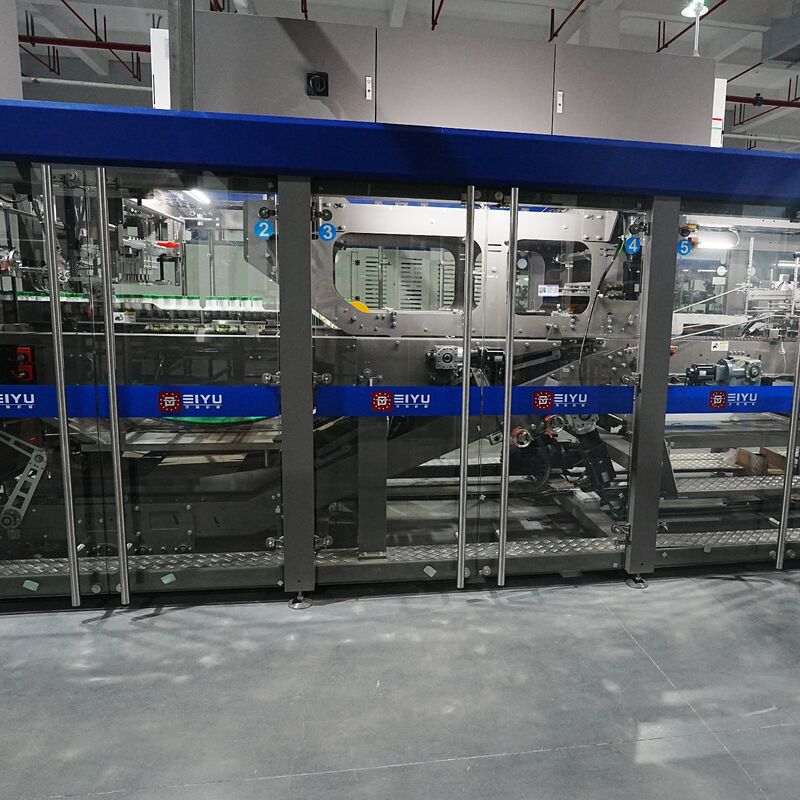

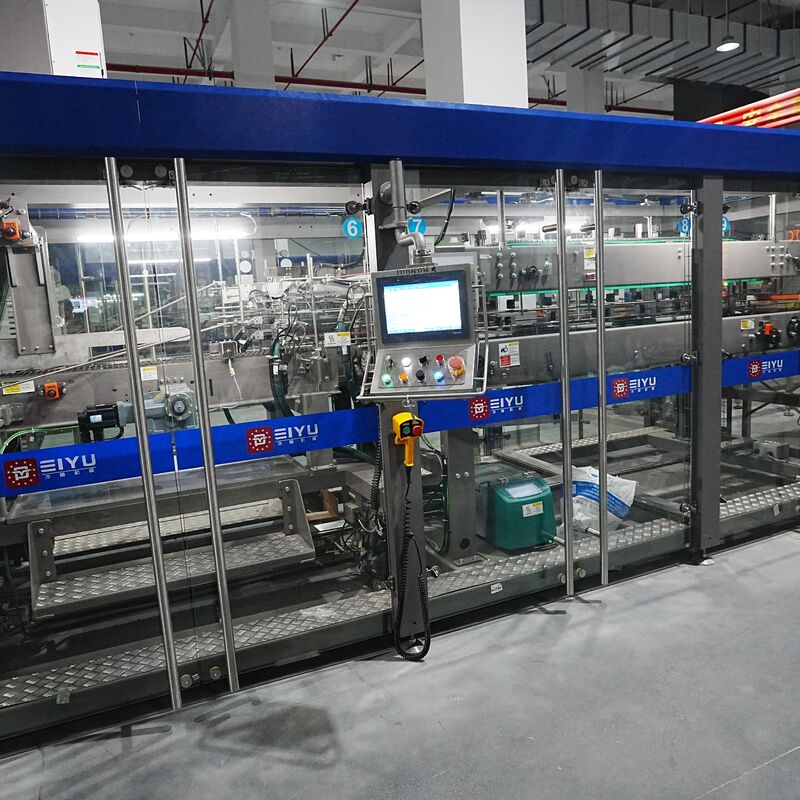

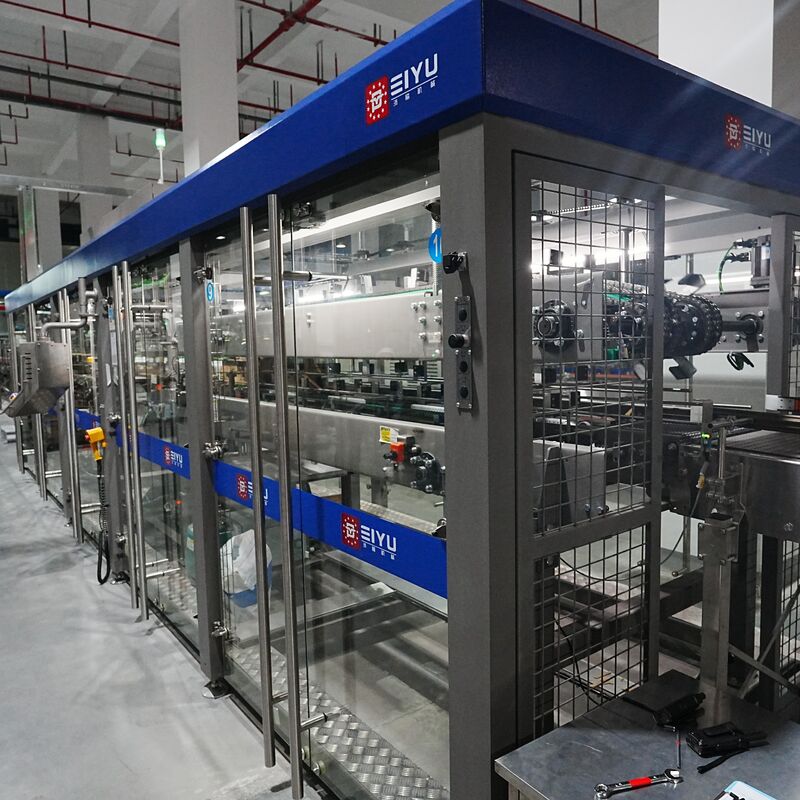

Ekipman; çerçeve, şişe taşıma sistemi, basınç kontrol modülü, ürün gruplama ünitesi, şişe itme ünitesi, karton tampon alanı, karton taşıma bölümü, karton besleme ve aktarma ünitesi, karton eğimli taşıma bölümü, karton katlama ve şekillendirme geçiş bölümü, alt yan yapıştırma ve şekillendirme bölümü, üst yan yapıştırma ve şekillendirme bölümü, kontrol kutusu ve elektrik kabininden oluşmaktadır.

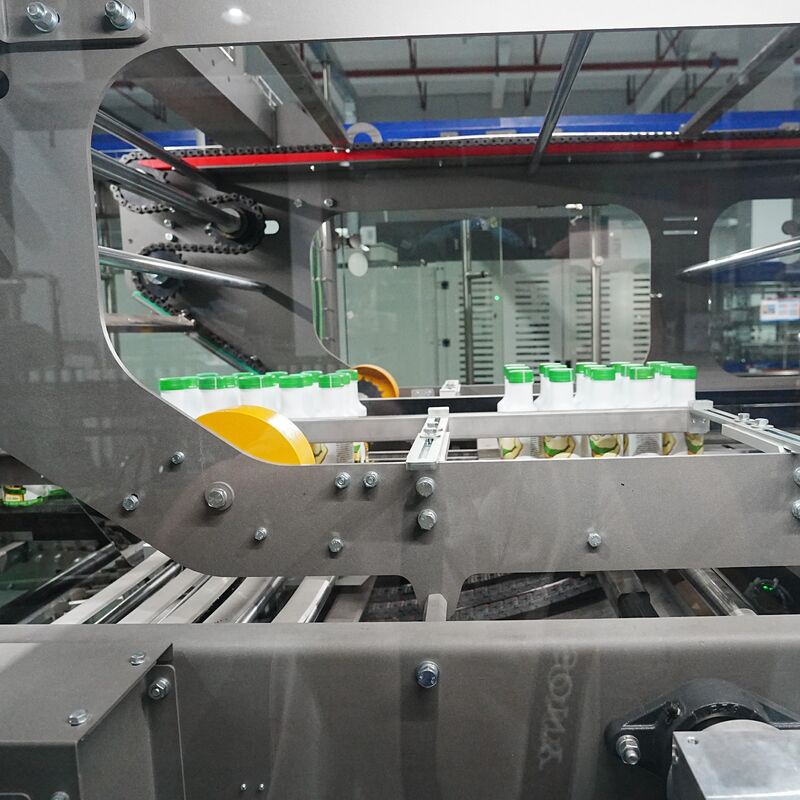

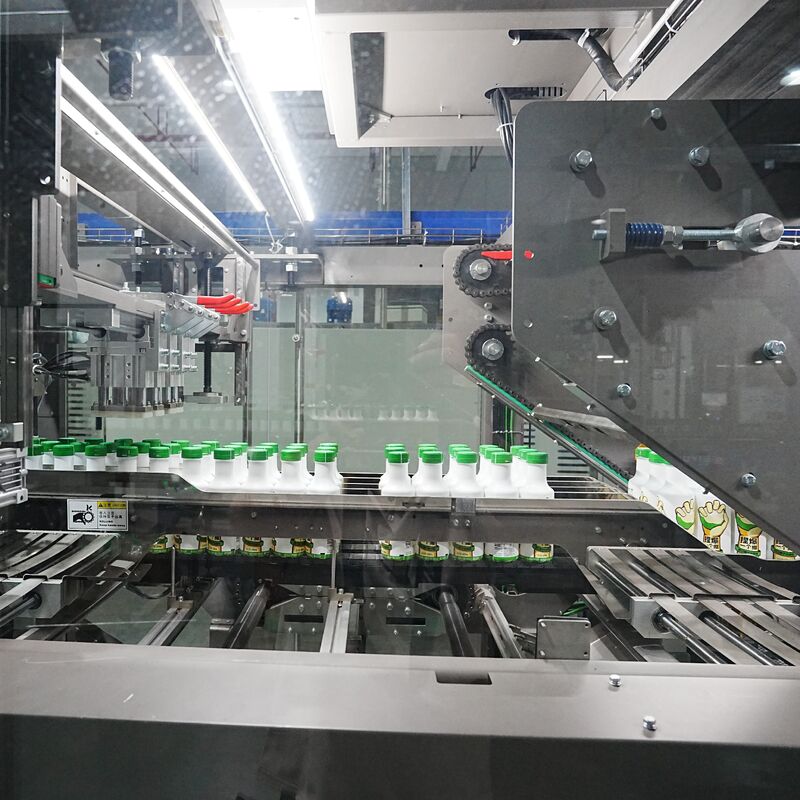

Operasyon süreci: Karton, tampon konveyörüne manuel olarak yerleştirilir ve kaldırma alanına taşınır. Vakum vantuzları, ürün montaj noktasına taşınan karton tabakaları tek tek ayırır. Ürünler, katlama ve yapıştırma işlemleriyle otomatik paketlemenin tamamlandığı montaj noktasında kartonla buluşacak şekilde gruplandırılarak taşınır.
Karton Boyutu Gereksinimleri
Katlanmamış karton boyutları: 250 mm ≤ A ≤ 630 mm, 430 mm ≤ B ≤ 1260 mm, C ≤ 460 mm ve D ≤ 800 mm.
Karton Kalitesi ve Saklama Gereksinimleri
Düzlük Özellikleri
Uzunluk yönünde maksimum sapma: karton uzunluğunun ≤ %0,5'i
Genişlik yönünde maksimum sapma: karton genişliğinin ≤ %0,5'i
Depolama Yönergeleri
- Maksimum saklama süresi: 6 ay
- Optimum iklim: %50-70 bağıl nemde 18-25°C
- Üstü düzleştirilmiş paletler üzerinde düz bir şekilde saklayın
- Doğrudan güneş ışığına veya ısıya maruz kalmaktan kaçının
- Nemli ortamlarda işlemden kısa süre önce film ambalajını çıkarın
- Depolamadan önce kırık film alanlarını neme dayanıklı ambalajla yeniden kapatın
Uygulama Senaryoları
Dar kenarlı karton sarma makinesi, su üretim hatlarında, içecek üretim hatlarında, konserve gıda üretim hatlarında, evcil hayvan yemi üretim hatlarında, bira üretim hatlarında ve sıvı baharat üretim hatlarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Şartname |
Değer |
| Üretim kapasitesi |
80 paket/dakika (şişe tipine ve paketleme yöntemine bağlı olarak) |
| Şekillendirilmiş Karton Uzunluğu |
150mm (min) - 420mm (maks) |
| Şekillendirilmiş Karton Genişliği |
110mm (min) - 350mm (maks) |
| Şekillendirilmiş Karton Yüksekliği |
100mm (min) - 335mm (max) |
| Paketleme Modelleri |
3×4, 3×5, 4×6, 2×3, 2×4 vb. |
| Ürün Çapı |
φ52mm-106mm (diferansiyel beslemeli) veya φ48mm-106mm (diferansiyel beslemesiz) |
| Ürün Yüksekliği |
95mm-330mm |
| Ekipman Boyutları |
Yaklaşık 15850mm×4150mm×3150mm (U×G×Y) |
| Geçerli Konteyner Tipleri |
Kutular, cam şişeler, PET şişeler |
| Konveyör Yüksekliği |
1350mm |
| Ekipman Ağırlığı |
Yaklaşık 11000Kg |
| Çalışma Hava Basıncı |
6 bar |
| Hava Tüketimi |
160L/dak Maks. |
| Çalışma Gerilimi |
380VAC 50HZ; 24VDC/AC |
| Kurulu Güç |
55KW |
| Çalışma Gücü |
40KW |
Elektriksel Yapılandırma
| Bileşen |
Marka/Tip |
| PLC'ler |
yenilik |
| Servo Motor ve Kontrol Sistemi |
yenilik |
| HMI/SCADA Yazılımı |
AB Optix |
| Frekans Dönüştürücü |
yenilik |
| Yakınlık Anahtarı |
SICK veya eşdeğeri |
| Devre Kesici |
Schneider veya eşdeğeri |
| Motor Koruyucu |
Schneider veya eşdeğeri |
| Kontaktör |
Schneider veya eşdeğeri |
| Basma Düğmesi |
Schneider/Goto Electrical veya eşdeğeri |
| Ara Röle |
Schneider veya eşdeğeri |
| Faz Arıza Koruyucusu |
Schneider veya eşdeğeri |
| Terminal Blokları |
Phoenix İletişim |
| Standart Motor ve Şanzıman |
DİKMEK |
| Şanzımanlı Servo Motor |
Yerli hassas şanzıman |
| Servo Motorlu |
yenilik |
| Sıcak Eriyik Tutkal Makinesi |
Robatech (otomatik tutkal beslemeli) |
| Pnömatik |
Festo |
| Vakum Pompası |
BECKER |
Not: Yapılandırma, tedarikçinin müsaitlik durumuna göre ek bildirimde bulunmaksızın eşdeğer markalarla değiştirilebilir.
